ISO-TOP WINFRAMER „TYPE 1“ PREFAB

  loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer


 loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframerloga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer

Produkta apraksts



ISO-TOP WINFRAMER „TYPE 1“ PREFAB ir projekta risinājums no produkta “TYPE 1”, kas tiek izstrādāts un piestiprināts pie loga rūpnīcā, lai samazinātu būvniecībai atvēlēto laiku un izmaksas. Vissvarīgākie ieguvumi ir to izstrādājumu garums, kas piegādāti atbilstoši izmēriem, kopā ar iepriekš sagatavotu montāžas rāmju lietošanu. Papildus iepriekš minētajam , iepriekš sagatavotiem rāmjiem ir tādas pašas tehniskās priekšrocības kā mūsu iepriekšējam produktam “TYPE 1”.

Uzstādīšanas rāmjus “TYPE 1” PREFAB var ražot ar speciāliem izmēriem, kas izriet no projekta. Sagarumotu produktu piegāde ļauj rūpnīcā ātri montēt dažāda lieluma montāžas rāmjus. Tas arī rada unikālu iespēju iestiprināt logus iepriekš samontētā montāžas rāmī saskaņā ar RAL loga uzstādīšanas principiem. Iepriekš sagatavotu montāžas rāmju montēšanai

 loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer


rūpnīcā ir vairākas priekšrocības. Rūpnīcas darba procesus var optimizēt gan laika, gan izmaksu ziņā kontrolētajos apstākļos. Tas nodrošina naudas ietaupījumus un nodrošina uzticamāku cenu aprēķināšanu. Uzstādīšana rūpnīcā – neatkarīgi no laika apstākļiem pagalmā – novērš problēmas un aizkavēšanos uzstādot objektā. Un būvei nepieciešamais uzstādīšanas laiks ievērojami samazinās.





Lietošanas jomas


IN FRONT OF WALL INSTALLATION SYSTEM ISO-TOP WINFRAMER „TYPE 1“ PREFAB var izmantot kā pabeigtu uzstādīšanas elementu siltumizolācijas zonā, veidojot slēgtu rāmi. Rāmja četras daļas tiek piegādātas sagrieztas vajadzīgos izmēros, garumā līdz 3600 un komplektētas ar speciāli izstrādātām stūru detaļām ISO-TOP WINFRAMER CORNER CONSOLE (metāla). Ja vēlaties, varat izmantot pacelšanas cilpas ISO-TOP WINFRAMER CRANE EYELETS, kas ļauj uzstādīšanas gatavībā fasādes elementus transportēt uz objektu un ar celtņa palīdzību uzstādīšanas zonā iecelt.



 Vispirms uzstādīšanas rāmi “TYPE 1” PREFAB pielīmē ēkas ārsienas tveres visā perimetrā, izmantojot sistēmlīmi ISO-TOP FLEX-ADHESIVE WF, un pēc tam nostiprina ar skrūvēm, un izolējošu kodolu  pielīmē pie rāmja ar līmes devu. Šeit pastāv ETA noteiktā stiprinājumu sistēmu izmantošanas prasība ārējo sienu un malas projekcijas ziņā. Uz montāžas rāmja siltumizolācijas pildījuma ir norādīta gareniska locīšanas līnija. Stūra detaļas zonā tiek noņemta daļa izolācijas, kas vēlāk nodrošina ideālu motāžas rezultātu. Siltumizolācijas pildījums garantē uzticamu ārsienas siltumizolācijas risinājumu, samazinot aukstuma tiltus.



Sistēmas daļas

loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer

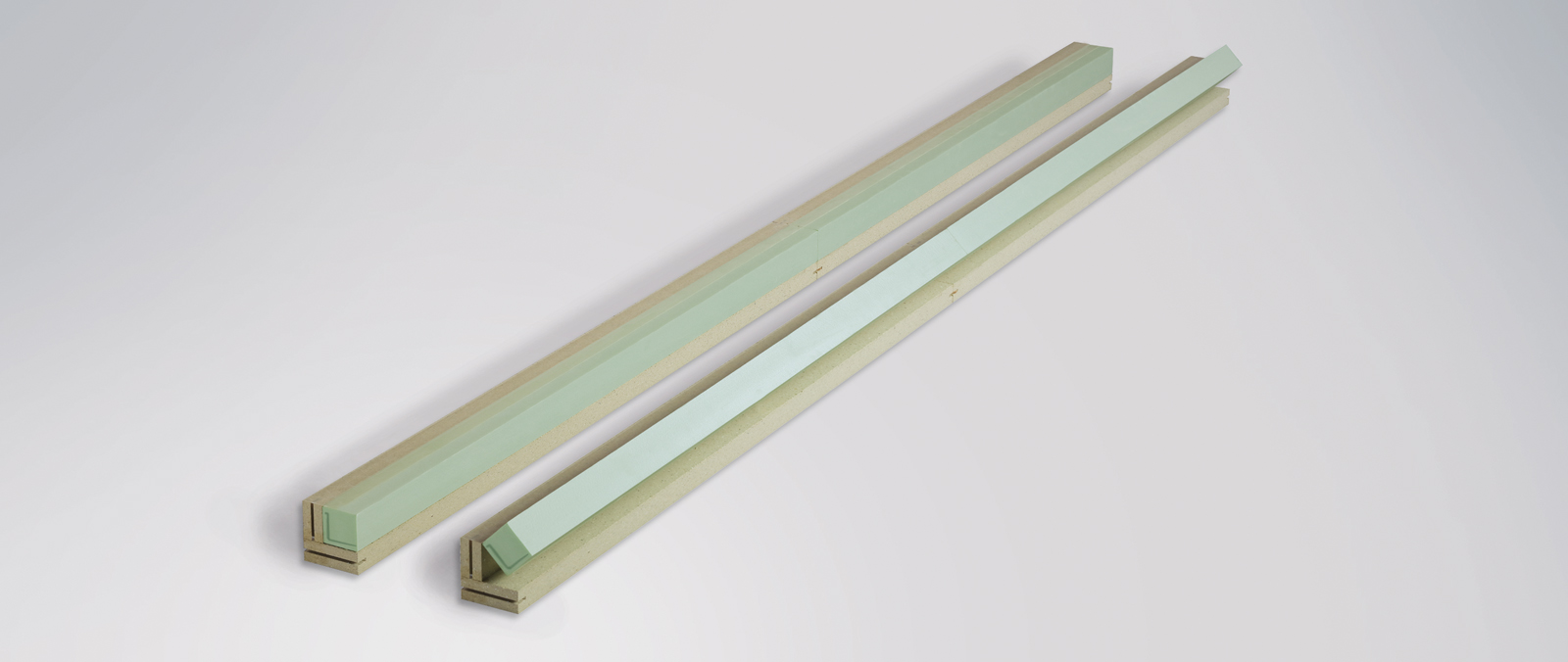

ISO-TOP WINFRAMER SYSTEM BRACKETS „TYPE 1“ PREFAB 80 / 80 – 200 / 110

ISO-TOP WINFRAMER SYSTEM BRACKETS „TYPE 1“ PREFAB ražo ar izmēriem 80/80, 90 / 80, 120 / 90, 140 / 90, 160 / 110, 180 / 110 and 200 / 110. Tā kā lielākajai daļai būvniecības projektu ir atšķirīgi loga izmēri, mēs piedāvājam gatavus „TYPE 1″ PREFAB rāmjus ar garumu līdz 3600 mm. Tas novērš atlikumu rašanos objektā, un nav nepieciešams pagarināt rāmjus.

Pakāpes apakšā  ar skrūvēm piestiprinātas ISO-TOP WINFRAMER CORNER CONSOLE stūra detaļas tiek pārklātas ar izolācijas pildījumu, kas samazina aukstuma tiltus.





  loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer

ISO-TOP WINFRAMER INSULATING BLOCKS

 Rāmju četras malas var griezt slīpi vai šķērsām. ISO-TOP WINFRAMER INSULATING BLOCK klučus var izmantot, lai izolētu šķērsgriezuma stūrus. Tie ir pieejami visos standarta izmēros.

loga uzstādīšana, tvaika pretestība, siltumizolācija, skaņas izolācija, pasīvā māja, energoefektīvs, izmaksu efektīvs (rentabls), montāža, kliima, klimats, klimata, Ψ (Psi) vērtība, winframer

ISO-TOP WINFRAMER CORNER CONSOLES & CRANE EYELETS

 Mēs piegādājam iepriekš sagatavotam uzstādīšamas rāmim ISO-TOP WINFRAMER SYSTEM BRACKETS „TYPE 1“ PREFAB īpašas formas metāla stūru detaļas. Pakāpes apakšā  ar skrūvēm piestiprinātas ISO-TOP WINFRAMER CORNER CONSOLE stūra detaļas tiek pārklātas ar izolācijas pildījumu, kas samazina aukstuma tiltus. Ja vēlaties, varat izmantot pacelšanas cilpas ISO-TOP WINFRAMER CRANE EYELETS, kas ļauj uzstādīšanas gatavībā fasādes elementus transportēt uz objektu un ar celtņa palīdzību uzstādīšanas zonā iecelt.



Tehniskie datiStandardsKlasifikācija
ISO-TOP WINFRAMER SYSTEM BRACKETS “TYPE1”, “TYPE 1” PREFAB un SYSTEM BOARDS
Materiāla apraksts PUR kompozīcijas
Krāsa bēšs
Būvmateriāla  ugunsizturības klaseDIN EN 13501-1E
Būvmateriāla apstiprināšana Z-23.11-2014
SiltumvadītspējaDIN EN 12667λ = 0,096 W/m*K
Vidējs U-vērtība: izmēri 80 / 80 U = 0,51 W/m2*K;
Vidējs U-vērtība: izmēri 140 / 90 U = 0,27 W/m2*K;
Vidējs U-vērtība: izmēri 200 / 110 U = 0,2 W/m2*K
Skaņas izolācija Atkarībā no konstrukcijas skaņas izolācijas klases / lidz 50 dBA loga savienošanas zona
Temperatūras izturība diapazons -50°C līdz +100°C
Novecošanas pretestība nepūstoša
Mitrumizturība augsta mitrumizturība / pelējuma izturīgs un termites
Izmēru stabilitāte augsta izmēru stabilitāte, pat laika apstākļu ietekmē
Noslogojuma jauda LV 200 kg / m atkarībā no sienas pamatnes un projekcijas *
Derīguma termiņš (Izolācijas pildījums, piestiprināšanas sistēmas balstenis un panelis) 2 gadi

Tehniskie dati: Izolācijas pildījumsStandardsKlasifikācija
Materiāla apraksts XPS
Būvmateriāla  ugunsizturības klaseDIN 4102B1
SiltumvadītspējaDIN EN 12667λ = 0,034 W/m*K
Saderība ar blakus esošajām būvmateriāliem parastie būvmateriāli, izņemot šķīdinātājus
*Mūsu SATIC TOOL ir pielietojams iepriekšējai detalizētai mērīšanai.



Produkta aprakstsGarumsPlatumsAugstumsNoslogojuma jauda
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 80/803600 mm80 mm80 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 90/803600 mm90 mm80 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 120/903600 mm120 mm90 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 140/903600 mm140 mm90 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 160/1103600 mm160 mm110 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 180/1103600 mm180 mm110 mm200 kg/m
ISO-TOP WINFRAMER SYSTEM BRACKET “TYPE 1” PREFAB 200/1103600 mm200 mm110 mm200 kg/m
ISO-TOP WINFRAMER INSULATING BLOCKSplatums/augstums:  80/80; 90/80; 140/90; 160/110; 180/110 un 200/110 mm; garums 50 mm (80/80; 90/80) un 60 mm (140/90; 160/110; 180/110; 200/110)
ISO-TOP FLEX-ADHESIVE WFstiprināšanai pie sienas un savienojumu blīvēšanai



Produkta datu lapa (eng)

Šajā dokumentā sniegtās ziņas un informācija balstās uz dotajā brīdī esošām labākajām zināšanām. Tās ir paredzētas vispārējai informācijai un ir ieteicams, ka lietotāji varētu veikt savus izmēģinājumus savos īpašos apstākļos, lai pārliecinātos par produkta piemērotību, tā paredzamai lietošanai. Šajās vadlīnijās izklāstītās detaļu ziņas nedz informācija galīgā pilnībā nesniedz viennozīmīgi garantijas vai saistības. Mēs paturam sev tiesības bez iepriekšējas iepriekšpaziņošanas veikt uzlabojumus vai mainīt tehniskās prasības un informāciju. Visas preces tiek piegādātas saskaņā ar mūsu standarta pārdošanas nosacījumiem, kuru kopijas var saņemt pēc pieprasījuma. Šā dokumenta tulkojuma intelektuālā īpašuma tiesības pieder uzņēmumam Ruumala OŰ. Tā patvaļīga kopēšana un izmantošana ir aizliegta.



© 2015 Ruumala OÜ. Tulkojuma intelektuālā īpašuma tiesības pieder uzņēmumam Ruumala OŰ. Tā patvaļīga kopēšana un izmantošana ir aizliegta.
